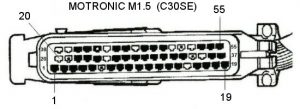

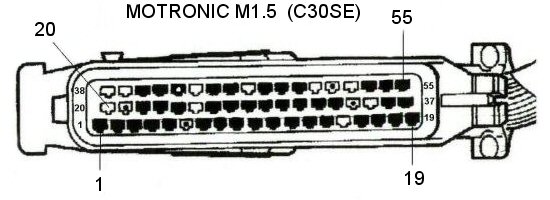

Taulukko kuvineen on C30SE:n, erot C30NE:ssä löytyy NE-linkistä
Mahdolliset kuvat aukeaa
osan kohdalla olevasta painikkeesta pieneen ikkunaan.
osan kohdalla olevasta painikkeesta pieneen ikkunaan.
(vaatii javascriptin
käytön)
käytön)
| Liitin |
Minne / Mistä / |
Piuhan väri | NE |
| 1 | Sytytyspuolan 1 (sytytys pulssi) Mittaristo 14 kierroslukumittari |
Vihr | |
| 2 | Maa 31 (sytytyksen) |
Rus | |
| 3 | Suihkutuksen-/bensapumpun 85b Aut.vaiht. ohj.yksikkö 11 ( releen maatto pulssi) |
Rus/Sin | NE |
| 4 | (maatto pulssi) |
Rus/Sin | |
| 5 | (maatto pulssi) | Rus/Pun | |
| 6 | ———————————————– | NE | |
| 7 | (ilman virtaus signaali) |
Sin/Vihr Sin/Valk |
|
| 8 | 2 (signal eli 0) | Rus/Sin | NE |
| 9 | Mittaristo 10 (välimatka-anturin signaali) |
Sin/Pun | |
| 10 | Lambda-anturin erillinen maa |
Rus/Sin Rus/Harm |
|
| 11 | (etummainen anturi eli 1. signal) | Rus/Valk | NE |
| 12 | (+5V anto) | Sin/Mus | NE |
| 13 | Rus/Kelt | ||
| 14 | Suihkutuksen maa 31 |
Rus | |
| 15 | ———————————————– | ||
| 16 | Suihkutus suuttimien C syl.1,2,3 (maatto pulssi) |
Rus/Kelt | |
| 17 | Suihkutus suuttimien B syl.4,5,6 (maatto pulssi) |
Rus/Vihr | |
| 18 | Päävirta 30 |
Pun | |
| 19 | Päämaadoitus 31(&ECU:n liittimien 9,12,13,18,20,21,31,34,37,40,41,42,47,51,54,55) |
Rus | |
| 20 | ———————————————– | ||
| 21 | Autom.vaiht. mallissa maa 31 |
Rus | |
| 22 | Mittaristo 4 Moottorielektroniikan varoitusvalo (maatto pulssi) |
Rus/Sin Pun/Valk |
|
| 23 | Ilmastoinnin katkaisu >6000rpm rele 86 (maatto pulssi) |
Rus/Kelt | |
| 24 | Maa 31 (ECU:n liittimien 3,4,5,23,33,36 maatto pulssien) |
Rus | |
| 25 | ———————————————– | ||
| 26 | / (maadoitus) |
Rus/Mus | NE |
| 27 | Virtalukon 15 Autom.vaiht. ohjausyksikkö 37 |
Mus/Kelt Pun |
|
| 28 | Lambda-anturi C (signal) |
Rus/Sin | |
| 29 | (takimmainen anturi eli 2. signal) | Rus/Harm | NE |
| 30 | Rus/Pun | NE | |
| 31 | 3 (virran anto eli +) | Rus/Harm | NE |
| 32 | Ajotietokone 24 (suihkutus aika signaali) |
Mus/Rus | |
| 33 | (Dual Ram läpän) maatto pulssi |
Rus/Vihr | NE |
| 34 | Autom.vaiht. ohjausyksikkö 55 |
Pun/Mus | |
| 35 | ———————————————– | ||
| 36 | Suihkutuksen-/bensapumpun 85 (releen maatto pulssi) | Rus/Harm | |
| 37 | Suihkutuksen-/bensapumpun 87 Yht.myös: Suihkut A,Joutokäynn.sääd.,Hengitysventt., Solenoidi ECU:n liittimessä 33,Ajotietokone 6 (Pun/Valk) (+12V |
Pun/Sin | |
| 38 | ———————————————– | ||
| 39 | ———————————————– | ||
| 40 | Ilmastoinnin kompressori päällä signaali (painekytkimen kautta kompr.kytkin 13) |
Mus/Valk | |
| 41 | Ilmastoinnin kompressorin kytkin 13 |
Mus/Sin | |
| 42 | Maa 31 / Autom.vaiht. P/N kytkin H |
Mus/Pun | |
| 43 | ———————————————– | ||
| 44 | (Imuilman lämpö) |
Sin/Pun Sin/Kelt |
|
| 45 | (signal) | Rus/Sin | |
| 46 | ———————————————– | NE | |
| 47 | Rus/Pun | NE | |
| 48 | (signal) | Harm/Pun | |
| 49 | Kammenkulma-anturi 1 (maatto) |
Harm/Mus | |
| 50 | ———————————————– | ||
| 51 | Autom.vaiht. ohjausyksikkö 4 |
Rus/Vihr | |
| 52 | ———————————————– | ||
| 53 | (signaali tyhjäkäynti/täyskaasu) |
Rus/Vihr | |
| 54 | Rus/Mus | NE | |
| 55 | (Data ulos) Autom.vaiht. ohjausyksikkö 13 |
Rus/Valk | |
 |
|||
| Liitin |
C30NE:n
erot SE:hen (SE-linkistä takas) |
SE | |
| 3 | Sama, mutta ei autom.vaiht. ohjausyksikkö |
Rus/Sin | SE |
| 6 | Autom.vaiht. ohjausyksikkö 11 (eikä ECU:n liittimestä 3 niinkuin SE:ssä) |
SE | |
| 8 | ———————————————– | SE | |
| 11 | ———————————————– | SE | |
| 12 | Sama, mutta kaasuläpän anturi 2 |
Sin/Mus | SE |
| 26 | Samat, paitsi kaasuläpän anturi 1 + oktaaniplugin A |
Rus/Mus | SE |
| 29 | ———————————————– | SE | |
| 30 | ———————————————– | SE | |
| 31 | ———————————————– | SE | |
| 33 | ———————————————– | SE | |
| 46 | Oktaaniplugin B |
Rus/Pun | SE |
| 47 | ———————————————– | SE | |
| 54 | ———————————————– | SE | |
