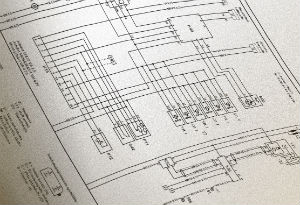

Manta A ja B 19E LE-Jetronic kytkentäkaaviot
Manta A-Manta B 19E Kytkentäkaavio Jetronic
| Nummer | Komponente | Nummer | Komponente |
| 1 2 3 4 5 6 7 8 9 |
Steckerleiste Zündspule Drosselklappenschalter Zusatzluftschieber Kaltstartventil Thermozeitschalter Pumpensicherung Kraftstoffpumpe Batterie |
10 |
Relaiskombination Vorwiderstände Einspritzventil Einspritzventil Einspritzventil Einspritzventil Luftmengenmesser Temperaturfühler Masse |
| Nummer | Komponente | Nummer | Komponente |
| 1 2 3 4 5 6 7 8 9 |
Steuergerät Luftmengenmesser Drosselklappenschalter Temperaturfühler II Zusatzluftschieber Einspritzventile Vorwiderstände Elektrostartventil Thermozeitschalter |
10 |
Relaiskombination Zündverteiler ZündspuleKabelbaum (Jetronic) Fahrzeugkabelbaum Batterie Pumpensicherung Zentralmasse |
